誰にでも簡単に扱える「最速マシン」

驚きの加工速度。10,000本/時※を実現！
線材加工の高速化というものは、我々が常に意識しなくてはならないテーマです。
しかし、ただ単に速度を上げるだけではなく、時代背景にある「端子の細小化」への対応はもちろん、 段取り換え作業を「いかに簡単に誰にでも素早くできるようにするか？」という問題を解決しなくては 技術の進歩・進化と言うことはできないとKODERAは考えます。

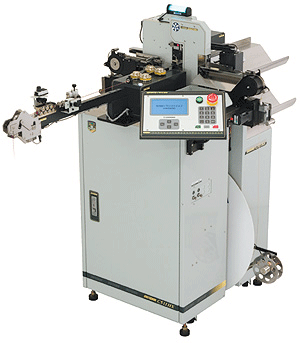

このキャスタグノン C511 HXIA-2は、10,000本/時※という加工速度を実現し、作業者に優しい 「次世代のベーシックマシン」となるにふさわしい魅力ある究極の圧着機なのです。

※加工条件／
電線：UL1061AWG#26、全長65mm ・ 端子：0-0179227-1
設定：速度／速い

アプリケーターのクイックチェンジを実現！

新規開発のアプリケーターには、内蔵されたIDタグにより、端子型番・電線サイズ・ストリップ長・クリンプハイトなどの作業条件や管理情報が自動的にC511HXIA-2本体に読み込まれ、 端子とアプリケーターの交換は約15秒で完了。
あとはリード長と本数を入力してスタートボタンを押すだけでOK!
また、小さくて軽くなった新型アプリケーターは手のひらに2～3個のるサイズ。
置き場所にも困ることはありません。
使う立場になって考えたKODERAの新発想です。

2倍以上のスピード！ 圧着ステーションをインラインに配置して、電線の送りを直進のみにしました。 これにより、スイベルのための余計な時間を削減できました。 同時に新開発の圧着プレスにより、圧着サイクルを大幅に短縮しました。	コンパクト設計！ キャスタグノンC511HXIA-2を見てまず最初に驚くことは機械本体の小さなこと。高機能を備え、さらに占有面積を従来機の約1/2にしました。 端子リールをマシン本体内部に収納するデザインにして、マシン高さを1.25メートル以下にしました。
高品質圧着！ スイベルを無くすことにより、常に電線はストレートのまま。 圧着時の電線位置が安定し、圧着品質が向上します。	レイアウトフリー！ 重量も大幅に軽減しました。 ライン変更、工場レイアウト変更など、柔軟に対応できます。
クリンプフォースモニタ標準装備！ 定評のクリンプフォースモニタを、ここにも採用。 芯線切れ、芯線こぼれ、端子不良、被覆噛み込みなどを高感度で検出します。 クリンパーやストリップ刃の破損など突発的障害による不良発生も、常時監視します。	静音化！ 作業環境にも気を配りました。 高速運転時でも騒音は出来るだけ小さくしました。
クイックチェンジ！ 端子とアプリケーターの交換は約15秒。 あとはリード長と本数を入力してスタートボタンを押すだけ。	メンテナンスコスト削減！ 消耗部品を極力少なくしました。 各基板（CPU基板、ドライバ基板など）は永久保証です。
抜群の操作性！ C511シリーズの操作パネルがさらに進化。 8カ国の言語に対応。熟練者でなくても簡単に操作することができます。 また、設定画面によって5色に変化するカラーディスプレーで視認性をアップ。使う人に優しい設計となっています。	ランニングコスト低減！ 最大使用電力 980ワット。 エアー使用量17Nリットル/分（0.6Mpa）。 従来機の1/3から1/4のコストです。

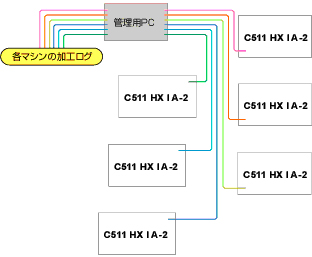

品質・作業管理もラクラク！ C511HXIA-2内蔵のコンピューターにより、運転時の設定条件および、リード1本毎のクリンプフォース値を記憶でき、リアルタイム又は、まとめて作業内容を取出すことができます。 また、LAN接続により複数台の管理も可能です。

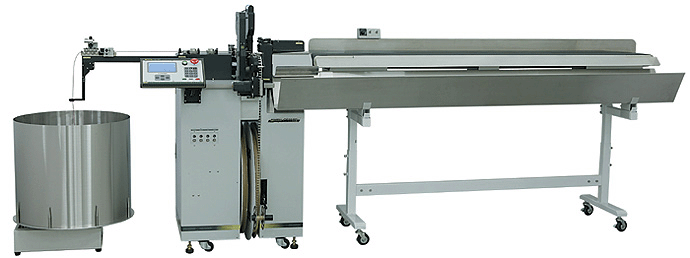

OPTIONS オプション

C511HXIA-2での加工能力をフルで活用していただくための周辺機器も専用に開発しました。

OP-05HX　自動線材供給装置

巻線材の束（外巻）から高速で引き出される時、線材が遠心力による膨らみで周辺物との干渉を防ぐ為のカバーを設けました。
危険防止はもちろん線材をキズからも保護します。
※束線だけでなく、ボビンも使用可能です。

CC-200HX　加工線材受けコンベアー

加工された線材を次の行程へ扱いやすくする専用コンベアー。（2m）

加工能力表
全長	1時間あたりの加工本数	加工条件
６５mm	９，０００	電線：ul1061＃２６ 端子：0-0179227-1 設定：速度／速い
１００mm	８，６００
３００mm	７，７００
５００mm	７，０００
１０００mm	５，７００
